首页 - 产品中心
盘式滑环由于扁平形状类似于盘片，它们也被称为扁平滑环和盘片滑环。 盘式滑环作为另一种形式的通孔滑环，设计用于某些水平空间的限制较少，而垂直空间有限的地方。 特殊的高真空密封技术与贵金属刷确保滑环高可靠性传递信号和旋转性能。 盘式独立PCB的设计，深受广大客户的青睐。
PSCN055-03S
技术参数
电流环数
3路*1A
工作电压
0~5VDC
耐压强度
600VAC@50Hz0.5MAL1s，无击穿
绝缘电阻
500MΩ@500VDC
工作速度
0~100rpm
工作温度
-20℃~+80℃
出线长度
100mm
线径
3-0.2mm²

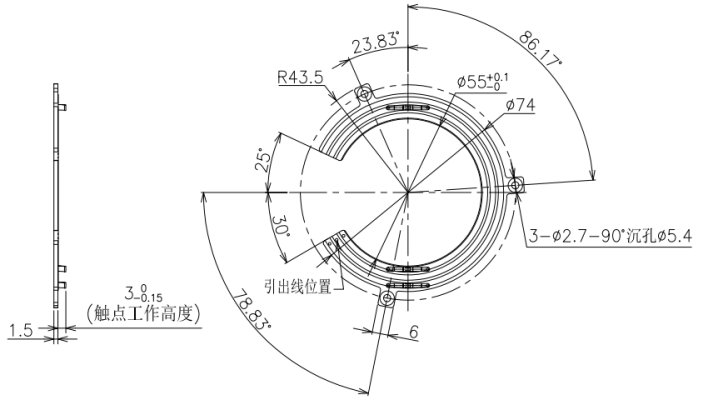

外型图
这是适用于挖掘机的盘式旋转接头，内径为 140mm，PCB 设计为厚度 7mm，接触材料是贵金属，PCB 板固定在客户法 兰上，可传输功率和总线信号。盘式滑环，也称为扁平环或分离式滑环。
偲诺电子分离式滑环又称盘式滑环。该系列滑环的特点是外形特殊，非常薄。 在某些应用中，可以使用盘式滑环，而圆柱形滑环根本无法放入可用空间或需要非常低矮的空间中。
PSCN,PCN seriesPancake slip ring is as another form of though hole slip rings. CENO‘s pancake slip rings are design
偲诺生产的盘式滑环，厚度小至 6mm。 它们专为安装空间在垂直方向高度有限制的旋转系统设计。 铜环和电刷触 点都围绕一个中心孔，从而大大节省了空间，外径大且厚度小。
CENO盘式滑环由于其轮廓也称为盘形滑环。极薄是该系列滑环的特征。在安装空间高度有限制的应用上非常受欢迎。盘式滑环沿径向分布环以节省轴向空间。
